鎧裝熱電偶接線盒的分類及圖片

作者：上海自動化儀表三廠瀏覽量：16713 時間：2018-07-06

信息摘要：

上海自動化儀表三廠的鎧裝熱電偶自由端（接線盒）形式可分為：簡易式接線，防濺式接線盒，防水式接線盒，手柄式接線，小接線盒式接線盒和補償導線式接線六種，如下圖：

上海自動化儀表三廠的鎧裝熱電偶自由端（接線盒）形式可分為：簡易式接線，防濺式接線盒，防水式接線盒，手柄式接線，小接線盒式接線盒和補償導線式接線六種，如下圖：

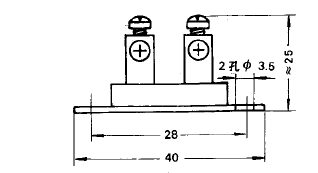

◆鎧裝熱電偶簡易式接線圖片及尺寸，型號代碼（0）

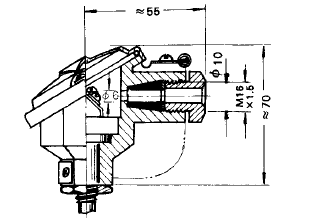

◆鎧裝熱電偶防濺式接線盒圖片及尺寸，型號代碼（2）

◆鎧裝熱電偶防水式接線盒圖片及尺寸，型號代碼（3）

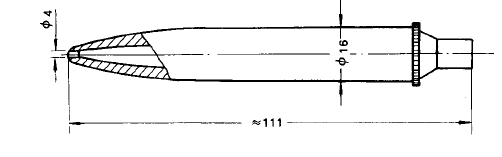

◆鎧裝熱電偶手柄式接線圖片及尺寸，型號代碼（8）

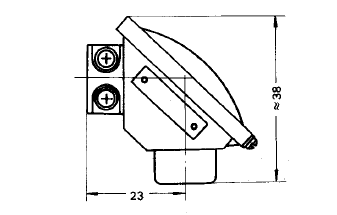

◆鎧裝熱電偶小接線盒式接線圖片及尺寸，型號代碼（8）

◆鎧裝熱電偶補償導線式接線圖片及尺寸，型號代碼（9）
