KX-GB-VVRP2×1.0熱電偶補償導線簡介
上海自動化儀表三廠生產的KX-GB-VVRP2×1.0熱電偶補償導線是用來延伸熱電極即移動熱電偶的冷端，與顯示儀表連接構成測溫系統，本產品等級采用IEC584-3國際標準和GB4989-85國家標準，被廣泛應用于冶金、石油化工、制藥、電力、紡織、食品、科研等工業部門。

KX-GB-VVRP2×1.0熱電偶補償導線主要技術參數
◆量程范圍：-25-105℃
◆分度號類型：K型
◆輸出類型：延伸型
◆精度等級：普通級
◆分類標志：一般用
◆絕緣電阻：在溫度為20℃時，每10米不小于5M&Omega
◆補償導線合金絲：正極KPX（鎳鉻），負極KNX（鎳硅）
◆絕緣層著色：正極紅色，負極黑色

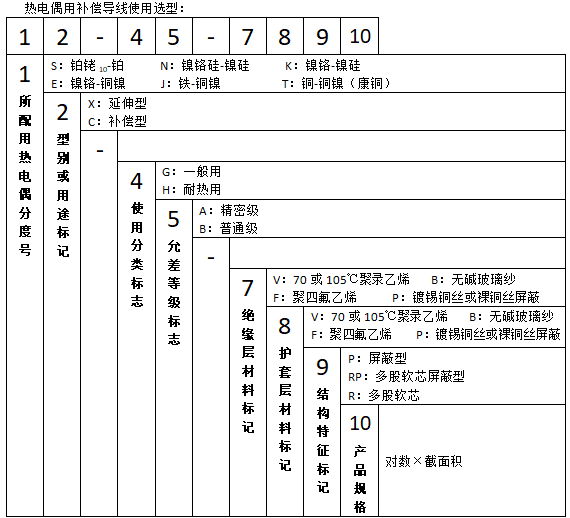

熱電偶補償導線使用選型

型號舉例：
KX-GB-VVRP2*1.0表示K型一般用聚錄乙烯絕緣聚錄乙烯護套軟芯帶屏蔽2根1mm2的延伸型熱電偶補償導線
KC-GB-VVRP2*1.5表示K型一般用聚錄乙烯絕緣聚錄乙烯護套軟芯帶屏蔽2根1.5mm2的補償型熱電偶補償導線
EX-HB-FFRP2*1.0表示E型耐熱用聚四氟乙烯絕緣聚四氟乙烯護套軟芯帶屏蔽2根1mm2的熱電偶補償導線

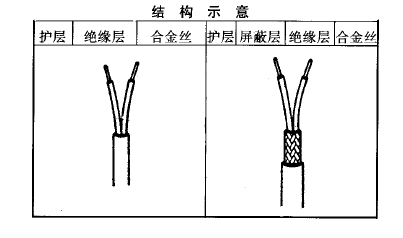

熱電偶補償導線結構示意圖

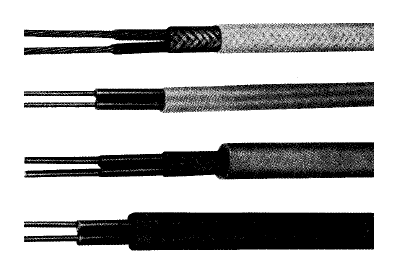

◆KX-GB-VVRP2*1.0熱電偶補償導線
